中置柜和高压开关柜有什么区别?

中置柜和高压开关柜有什么区别?

发布日期:2018-07-27 作者: 点击:

中置柜的全称为铠装型移开中置式金属封闭开关设备,其分三层结构,上层为母线和仪表室(相互隔离),中间层为断路器室,下层为电缆室。由于断路器在中间曾,所以称为铠装型移开中置式金属封闭开关设备,简称中置柜。环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备属高压开关柜柜体,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点,是中压系统中的负荷开关柜(含组合电器)的俗称。


区别:


1.中置柜是手车式(可移开的)的开关柜如KYN28-12(GZS1)高压开关柜外壳,环网柜是属于固定式的开关柜柜体;


2.环网柜一般采用负荷开关,中置柜一般采用断路器;


3.用途不同,中置柜通常是所说的高压柜KYN28,手车式高压开关柜,一般用来保护后端变压器,或者其他高压负载。环网柜主要用于高压电源分配,将一路或二路高压电源分成多路高压电源出线;中置柜主要用于高压负载保护。环网柜有空气绝缘,和全封闭充气柜 两种形式,空气绝缘是使用普通SF6负荷开关通过铜排连接成一套系统,全封闭充气柜则除了电源进出线有专用连接器具,柜与柜连接则在一个完整气腔内,里面充满SF6气体。

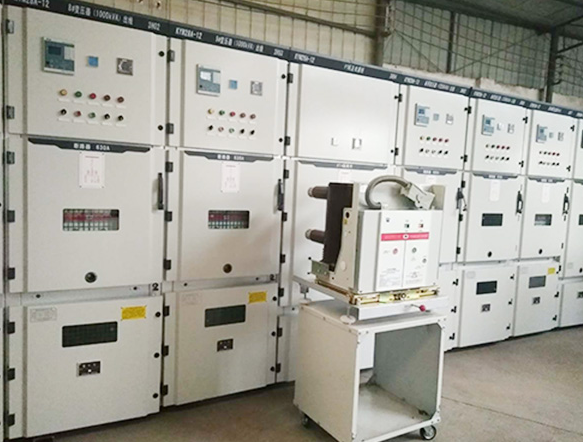

高压柜KYN28
